① 通信線為兩線制,由泄漏報警器提供,線長及顏色由泄漏報警器廠家與燃氣公司協定。接頭為Φ2.1×Φ5.5×9.0mm的DC插頭,一端與泄漏報警器的通信線連接,一端連接燃氣表內主控線路板的DC插座,插頭內芯為信號線,外芯為信號地線。
② 信號為開關量信號。以下情況下泄漏報警器輸出報警信號(即低電平信號):可燃氣體泄漏報警、環境溫度過高報警及測試泄漏報警器的聲光報警性能等狀態。其余情況下泄漏報警器輸出正常信號(高電平信號):預熱狀態(泄漏報警器接通電源后3min預熱,此時無監控功能)、正常監控狀態。

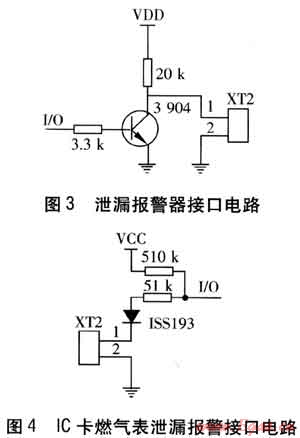

③ 輸出正常信號(高電平信號)時泄漏報警器輸出電平范圍為4.0~6.0V,輸出內阻為20kΩ;輸出報警信號(低電平信號)時泄漏報警器輸出低電平,其實質是通過泄漏報警器內部的三極管對信號地短路,電壓、電阻為零。
① 主控線路板:包括印刷線路板、微處理器、液晶顯示屏、卡座、蜂鳴器等元器件,其中微處理器是主控線路板的核心部分??紤]到對燃氣表功耗、RAM容量、I/O口數量、硬件模塊及成本的需求,本產品選用Microchip公司的PIC16F72作為本燃氣表的主控芯片。

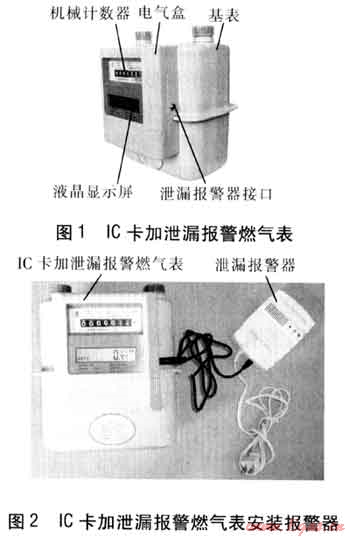

② 電氣盒:自主設計,協作加工,與機械燃氣表配套,簡潔一體美觀。因增加了泄漏報警器接頭,電氣盒重新根據具體的基表進行改造,即在原電氣盒側面加一泄漏報警預留端口,即接通主控線路板的DC-039M插座。
4.2 管理系統
管理系統以計算機為主體,由IC卡讀寫器、打印機、接口軟件與信息管理軟件構成。應用程序結構采用C/S,模式既可以單機操作,也可以遠程聯網。服務器操作系統采用Windows 2000 Server,數據庫系統采用SQL Server 2000或Sybase SqlAnywhere,客戶機操作系統為Windows XP或Windows 2000 Professional。整個管理系統采用模塊化程序設計,界面友好,操作簡單。數據庫加密儲存,操作員權限設置明確、詳細,保障整個系統運行安全可靠。數據運算正確無誤,流程清晰,數據查詢方便快捷,打印報表準確完整。系統主要有用戶管理、售退氣管理、特殊卡管理、查詢、報表、系統維護6個功能模塊。燃氣公司營業部登錄該管理系統后,可對燃氣用戶進行開戶、售氣、換表、補卡、查詢等業務操作。用戶將存有購氣信息的IC卡插入燃氣表內即可開閥用氣[3]。
5 IC卡加泄漏報警燃氣表的技術優勢
① IC卡加泄漏報警燃氣表利用燃氣表的內置電機閥門進行泄漏報警時關閥斷氣,不需另外加裝切斷裝置,不僅減少了安裝工程量,更重要的是減少了一個燃氣泄漏的隱患點。
② 一般的可燃氣體泄漏報警裝置采用的切斷閥基本為非防爆型電磁閥或為電動機械臂切斷裝置,均使用220V交流工作電源。IC卡加泄漏報警燃氣表的內置電機閥門為本安型防爆電機閥門,工作電源為4~6V直流,且電機閥門的使用壽命不小于1×104次,更加安全可靠。
③ 數據動態加密方式是本產品的一個顯著優點。我們采用的隨機加密方式是一表一密碼,該密碼由系統按某算法隨機產生,無法跟蹤解密,且用戶每購一次氣,系統再產生一個新的隨機密碼替換原密碼,最大限度地限制了惡意解密的可能性,保護數據的安全。
